在電源設計領域，隔離型恒壓PWM控制器是實現高效、穩定電源轉換的關鍵組件。LP8776B，由芯茂微電子開發，就是這樣一款控制器。它專為副邊控制反激應用設計，具備多種先進功能，以滿足現代電源設計的需求。本文將深入探討LP8776B的工作原理及其在電源設計中的應用。

LP8776B概述

LP8776B是一款隔離型恒壓PWM控制器，適用于副邊控制的反激電源。它采用特有的高低壓輸出電流補償方式，確保輸出過流電流（IOCP）不隨輸入電壓變化，從而提高了電源的穩定性和可靠性。此外，LP8776B還具備多模式恒壓控制、頻率抖動技術、以及多重保護功能，使其在各種工作條件下都能表現出色。

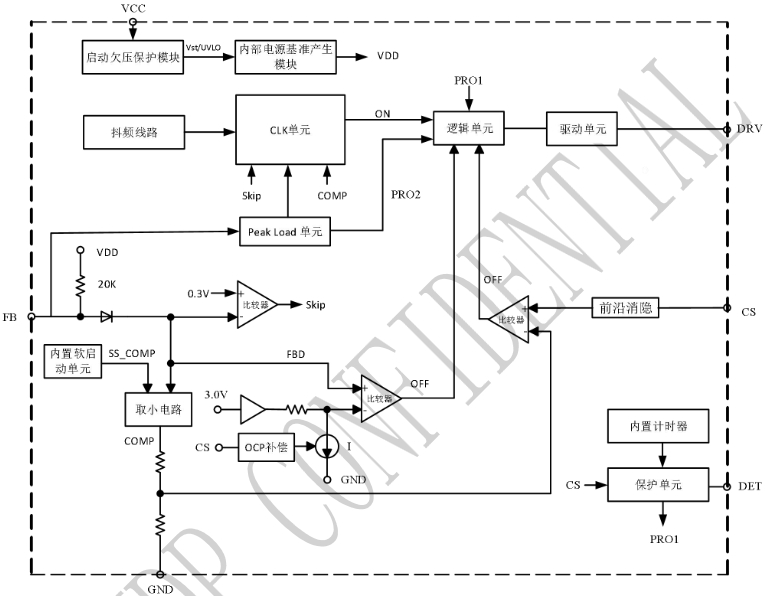

工作原理

    啟動過程：LP8776B在啟動時僅需1uA的電流，這有助于降低待機功耗。當VCC電壓達到啟動閾值VCC_ST時，芯片開始工作，輸出電壓逐漸上升，直至輔助繞組Na為芯片供電。

    PWM控制：通過光耦連接FB腳位，恒壓時輸出帶載大小控制FB腳位的電壓。FB腳位的電壓調制VCS和開關頻率FSW，以實現恒壓控制。

    Peak Load功能：LP8776B的Peak Load功能在過載時升高頻率，提高過載輸出電流，有利于變壓器設計和超載可靠性。

    打嗝模式：在輕載或空載狀態下，系統工作在打嗝模式，降低開關周期次數，有效提升系統效率和降低待機功耗。

    過載電流（OCP）補償：LP8776B提供兩種OCP補償方式，以維持輸出電流在不同輸入電壓下的一致性。

    軟啟動：內置軟啟動功能，避免變壓器飽和和降低副邊二極管的應力。

    頻率抖頻：采用特定抖頻方式改善系統EMI，特別是傳導EMI。

    斜坡補償：內部采用斜率補償，增加系統在連續模式下的穩定性，避免次諧波振蕩。

保護功能

LP8776B具備多重保護功能，包括VCC欠壓保護、VCC過壓保護、輸出過載保護、輸出短路保護、輸出同步整流短路保護、輸出過壓保護、CS電阻短路保護、輸入欠壓保護、外置可編程的OTP保護以及內置過溫保護等。

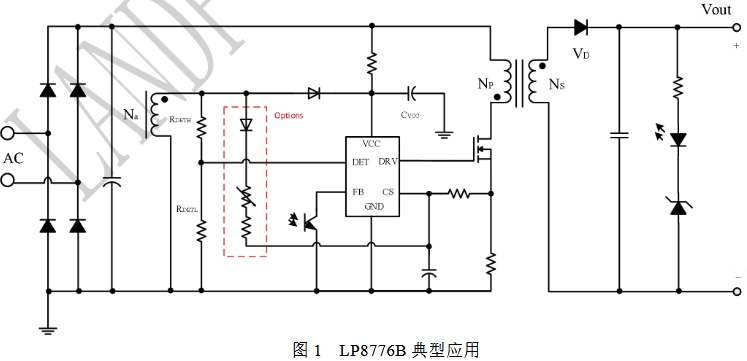

典型應用

LP8776B適用于AC/DC適配器和其他反激電源，特別是在需要高效率和高可靠性的電源設計中。其特有的Peak Load功能和高低壓輸出電流補償技術，使其在處理瞬間大功率需求時表現出色。

結論

LP8776B隔離型恒壓PWM控制器以其先進的控制技術和全面的保護功能，在電源設計領域中占據了重要地位。無論是在啟動、PWM控制、過載處理還是保護機制方面，LP8776B都能提供穩定可靠的性能，滿足現代電源設計的嚴格要求。
