LP3773AH是一款由芯茂微電子生產的隔離型原邊反饋控制芯片，專為小家電電源設計。這款芯片以其高效率、高穩定性和優異的電磁兼容性（EMI）特性，在小家電電源領域中得到了廣泛應用。以下是LP3773AH在2.5W小家電電源方案中的應用介紹：

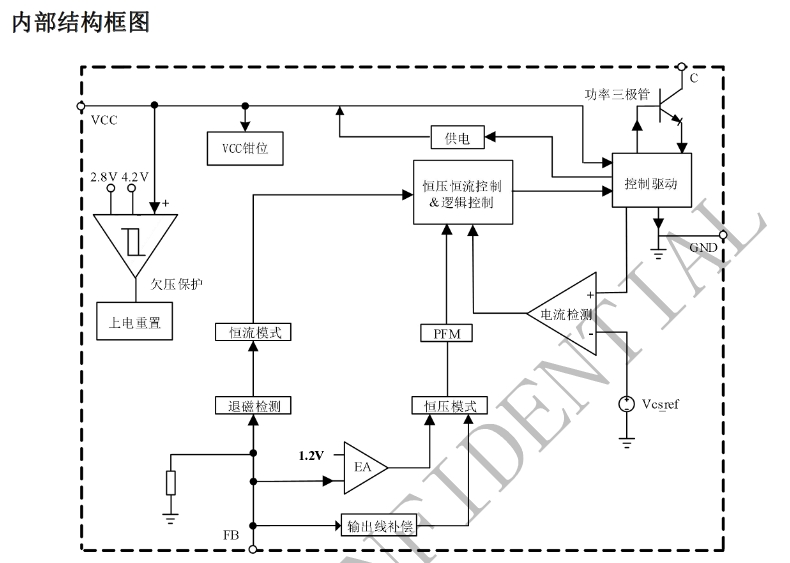

LP3773AH是一款隔離型2.5W小家電電源方案的芯片，它采用特有的檢測方式和算法，使得系統可以在恒壓和恒流兩種狀態下穩定工作。這款芯片支持85Vac至265Vac的全電壓輸入，能夠提供穩定的2.5W輸出功率，適用于多種小家電設備。內部框架圖如下所示~
輸入電壓范圍：85Vac至265Vac，適應全球不同地區的電源環境。
輸出功率：2.5W，適合小家電的功率需求。
工作頻率：采用脈沖頻率調制（PFM）建立非連續導電模式（DCM）的反激式電源。
保護功能：內置過流保護、過壓保護、欠壓保護和過溫保護，確保系統的安全運行。
高效率：LP3773AH在全負載范圍內提供高達90%以上的轉換效率，有效降低能耗，提升電源管理性能。
優異的EMI特性：通過特有的抖頻技術和分段驅動方式，降低傳導能量，減小輻射能量，提高系統的電磁兼容性。
低待機功耗：在空載或輕載模式下，芯片的工作電流降低至420uA，實現低待機功耗。
簡化的外圍設計：LP3773AH集成了多種功能，減少了外部元件的需求，簡化了電路設計，降低了成本。
在設計使用LP3773AH的電源方案時，需要考慮以下因素：
PCB布局：合理布局PCB，確保芯片的散熱性能和電磁兼容性。
輸入電容選擇：選擇合適的輸入電容，以滿足芯片的啟動和穩定運行要求。
反饋電阻調整：根據輸出電壓要求，精確調整反饋電阻的值，確保輸出電壓的準確性。
保護電路設計：設計適當?shù)谋Ｗo(hù)電路，以應對可能的異常情況，如輸入電壓波動、負載突變等。
LP3773AH芯片以其高效率、優異的EMI特性、低待機功耗和簡化的外圍設計，在2.5W小家電電源方案中展現出顯著的優勢。通過精心的設計和優化，LP3773AH能夠?yàn)楦鞣N小家電提供穩定可靠的電源供應，滿足現代電源管理的嚴格要求。隨著智能家居和家電市場的不斷發展，LP3773AH芯片有望在更多領域得到應用，為用戶帶來更加舒適和便捷的生活體驗。
