在現代電子設備中，電源管理芯片扮演著至關重要的角色，它們是確保設備穩定運行的心臟。今天，我們將一起探索LP2188B這款芯片，一款專為非隔離降壓開關電源設計的恒壓控制驅動芯片。
LP2188B是一款高效率、高精度的非隔離降壓開關電源恒壓控制驅動芯片，由深圳Chip Hope Micro-electronics LTD提供。這款芯片以其卓越的性能和穩定性，在小家電、白色家電等電源驅動領域中被廣泛應用。

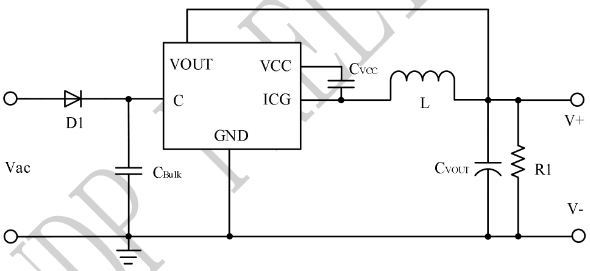

LP2188B芯片集成了800V功率管，能夠在85VAC至265VAC的全范圍輸入電壓下工作，適用于非隔離Buck、Buckboost拓撲結構。以下是LP2188B的一些技術亮點：
恒壓控制模式：LP2188B采用恒壓控制模式，系統可工作于連續導通模式（CCM）和不連續導通模式（DCM）。
特有的PFM控制方式：改善音頻特性，提供優異的動態性能和EMI特性。
無需CS電阻：內置特有的峰值電流控制，無需CS電阻，簡化外圍應用。
內置啟動電路：無需啟動電阻，降低成本和設計復雜性。
多重保護功能：包括VCC鉗位/欠壓保護、輸出短路保護、電感過電流保護及過溫保護等。
LP2188B的內部結構框圖揭示了其高效工作的秘密。芯片內部集成了高壓功率管，并采用特有的PFM控制方式，以改善音頻特性。此外，芯片還具備軟啟動功能，通過啟動電路給VCC電容充電，確保輸出電壓平穩上升。
LP2188B適用于多種應用場景，特別是在小家電和白色家電的開放式電源設計中。其優異的動態性能和低待機功耗（小于75mW）使其成為節能和高性能的理想選擇。
在設計LP2188B的PCB時，需要遵循以下指南：
VCC旁路電容：CVCC需要緊靠芯片VCC和GND引腳。
功率環路面積：減小功率環路的面積，以減小EMI輻射。
C引腳：適當增加C引腳的鋪銅面積以提高芯片散熱。
LP2188B以其高效率、高精度和多重保護功能，在非隔離降壓開關電源領域中占據了一席之地。隨著電子設備對電源管理要求的日益提高，LP2188B無疑將成為設計師們的首選之一。
