在電子設計領域，電源管理芯片是確保設備穩定運行的關鍵。BP2519芯片，作為一款廣泛應用于電源轉換領域的集成電路，其性能和可靠性備受工程師的青睞。本文將詳細介紹BP2519芯片的各腳電壓和引腳圖，為電子設計提供詳盡的參考。

BP2519芯片概述

BP2519芯片是一款集成了多種功能的電源管理集成電路，它能夠在各種電源轉換應用中提供高效、穩定的電源輸出。該芯片以其高集成度、低功耗和高可靠性等特點，被廣泛應用于筆記本電腦、手機充電器以及其他需要高效電源管理的設備中。

引腳電壓詳解

BP2519芯片的引腳電壓是確保其正常工作的基礎。以下是該芯片主要引腳的電壓要求：

    VCC：芯片供電電壓，通常在8V至18V之間，為芯片提供必要的電源。
    GND：地線，提供參考電壓，確保芯片內部電路的穩定工作。
    SW：開關電壓，連接到外部開關元件，通常承受較高的電壓。
    FB：反饋引腳，用于調節輸出電壓，通常與VCC電壓相近。
    PGND：功率地，連接到功率電路的地，有助于減少噪聲和干擾。

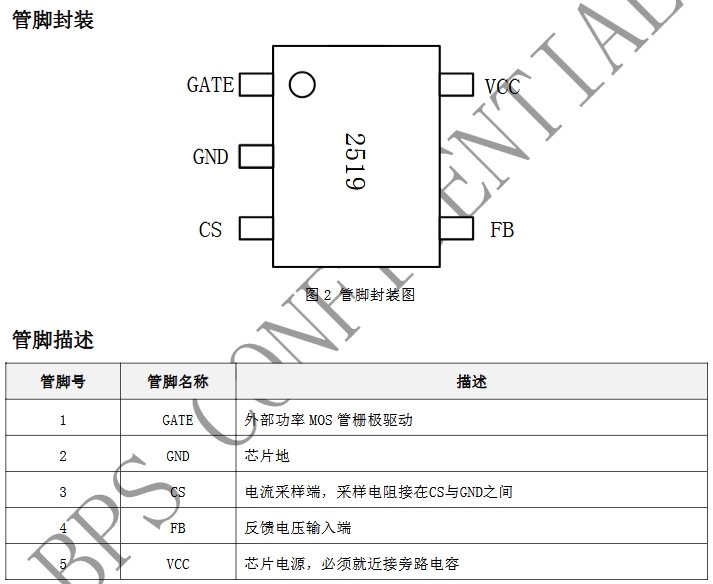

引腳圖與布局指南

了解BP2519芯片的引腳圖對于PCB布局設計至關重要。以下是引腳圖的詳細介紹和布局指南：

    引腳排列：BP2519芯片的引腳按照功能分區排列，電源引腳通常位于芯片的一側，而控制引腳和保護引腳則分布在其他區域。
    電源引腳布局：VCC和GND引腳應盡可能靠近芯片，以減少電源路徑上的電阻和電感，從而降低噪聲。
    開關引腳布局：SW引腳應連接到外部開關元件，如MOSFET，其布局應考慮到開關速度和效率。
    反饋引腳布局：FB引腳用于輸出電壓的反饋，應連接到輸出電壓采樣點，以確保反饋信號的準確性。
    保護引腳布局：保護引腳，如過壓保護（OVP）和過熱保護（OTP），應正確布局，以確保在異常情況下能夠迅速響應。

BP2519典型應用圖

非隔離電源
輔助電源
LED 驅動電源

結論

BP2519芯片的引腳電壓和布局對于實現高效、穩定的電源管理至關重要。通過本文的詳細介紹，希望能夠幫助電子設計工程師更好地理解BP2519芯片的引腳特性，優化電源管理方案，提升設備的性能和可靠性。隨著技術的不斷進步，對電源管理芯片的要求也在不斷提高，深入理解BP2519芯片的特性，將有助于設計出更加出色的電源管理解決方案。
