在電源管理領域，LP3515S是一款由芯茂微電子推出的高性能同步整流芯片，它以其卓越的性能和高可靠性在LED照明、充電器和適配器等應用中得到了廣泛應用。本文將詳細介紹LP3515S芯片的技術規格和典型應用圖。
LP3515S是一款45V同步整流產品，它兼容多種開關電源控制系統，支持DCM（非連續導電模式）和CCM（連續導電模式）等多種工作模式。這款芯片采用了專利的整流管開通判定技術，有效避免了因激磁振蕩引起的驅動芯片誤開通，確保了系統的穩定性。
內置耐壓功率管：LP3515S內置了45V耐壓的功率管，提供了更高的耐壓能力。
工作模式：支持DCM和CCM工作模式，適用于不同的電源管理需求。
關斷速度：具有極快的關斷速度，降低了在CCM工作條件下因關斷延遲造成的效率損失。
供電技術：采用特有的VCC供電技術，保證了芯片不會欠電工作。
保護功能：集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術，提高了系統的可靠性。

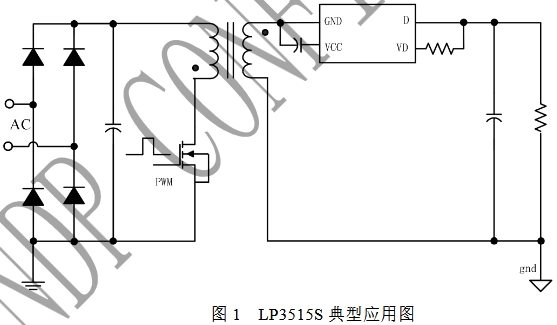

LP3515S的典型應用圖展示了其在電源適配器和充電器設計中的應用。在這些應用中，LP3515S通過精確控制電流流向LED或其他負載，確保了穩定的輸出和高效的能源轉換。
高效率：LP3515S在全負載范圍內提供高達90%以上的轉換效率，有效降低能耗。
優異的熱性能：內置熱保護功能，確保在高負載條件下也能穩定工作，延長設備壽命。
全面的保護功能：包括過流保護、過壓保護、欠壓保護和過溫保護，確保系統安全運行。
LP3515S芯片以其高效率、優異的熱性能和全面的保護功能，在電源管理領域中展現出顯著的優勢。無論是在LED照明、充電器還是適配器設計中，LP3515S都能提供穩定可靠的電源解決方案。隨著電源管理技術的發展，LP3515S有望在更多領域得到應用，為各種電源管理需求提供強有力的支持。
