AiP6932是一款由無錫中微愛芯電子有限公司生產的3線串口共陰極8段16位LED驅動控制專用電路。這款芯片在LED顯示面板場合有著廣泛的應用，如電磁爐、電飯煲、空調、機頂盒等家電產品的顯示。本文將詳細介紹AiP6932的引腳功能，為工程師和設計師提供全面的技術參考。

AiP6932芯片概述

AiP6932芯片以其高性能和可靠性，為LED顯示提供了一個集成解決方案。它內部集成了MCU數字接口、數據鎖存器、LED驅動等電路，支持串行接口通信，具備顯示輝度軟件可調、內置RC振蕩等功能。

引腳功能介紹

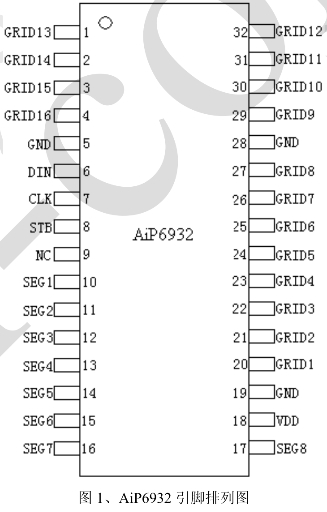

AiP6932采用SOP32封裝形式，其引腳功能如下：

    GRID1-GRID16 (引腳1-4, 20-32)：位輸出，N溝道開漏輸出，用于驅動共陰極數碼管的各段。
    GND (引腳5, 19, 28)：地，電源地。
    DATA (引腳6)：串行數據端口，用于接收來自微控制器的數據。
    CLK (引腳7)：串行時鐘端口，用于同步數據傳輸。
    STB (引腳8)：片選端口，用于啟動數據傳輸。
    NC (引腳9)：懸空，無功能。
    SEG1-SEG8 (引腳10-17)：段輸出，P溝道開漏輸出，用于驅動共陰極數碼管的各段。
    VDD (引腳18)：電源，為芯片提供工作電壓。

電氣特性

AiP6932的電氣特性包括但不限于：

    電源電壓 (VDD)：-0.5～+7.0 V
    邏輯輸入電壓 (VIN)：-0.5～VDD+0.5 V
    輸出高電平電流 (SEG)：-50 mA
    輸出低電平電流 (GRID)：+150 mA
    工作溫度 (Tamb)：-40～+85 ℃

應用指南

在應用AiP6932時，建議遵循以下步驟：

    電源連接：確保VDD和GND正確連接，為芯片提供穩定的電源。
    數據通信：通過DATA、CLK和STB引腳與微控制器建立串行通信。
    顯示設置：通過串行接口發送指令，設置顯示模式和LED驅動器的狀態。
    初始化流程：在上電后，先對顯示RAM進行清空，然后開啟顯示，避免亂顯。

結論

AiP6932芯片以其豐富的引腳功能和強大的顯示控制能力，為LED顯示應用提供了一個高效、可靠的解決方案。通過深入了解其引腳功能和電氣特性，工程師可以更好地利用這款芯片，設計出滿足特定需求的LED顯示系統。隨著智能家居和家電產品的不斷發展，AiP6932芯片將在更多創新應用中發揮關鍵作用。
