FT8395HB2+FT8371B輝芒微5V2.4A低成本六級能效方案設計報告
類別:產品新聞 發布時間:2025-04-24 13:51:18 瀏覽人數:16248

在當今電子設備快速發展的時代,電源管理技術的創新與優化顯得尤為重要。隨著全球對節能環保的要求不斷提高,電子設備的電源解決方案不僅要滿足高效、穩定的性能需求,還需符合嚴格的能效標準。

輝芒微推出的FT8395HB2+FT8371B六級能效設計,正是在這樣的背景下應運而生。這款設計以其卓越的性能、超低待機功耗、高效率以及出色的電磁兼容性(EMI),為5V2.4A充電器和適配器市場提供了一種極具競爭力的解決方案。本文將詳細介紹該設計的核心技術、性能測試結果以及其在實際應用中的優勢。


1.簡介


原邊主芯片 FT8395xx 是一款高度集成的原邊反饋控制芯片,包含了許多功能,這些功能有效地提高了小功率反激變換器性能。原邊反饋的拓撲結構簡化了電路設計,降低了物料成本。通過芯片內部的抖頻技術,使得EMI 處理更加簡單。所以,與傳統線性變壓器設計電路比較,成品體積小,重量輕。

這款原邊反饋控制芯片工作在脈沖頻率調制(PFM)模式下,負載越輕,頻率越小;所以輕載時系統的功耗很小。啟動電流最大為 3uA;所以可以使用很大的啟動電阻從而提高了節能效果。



這款原邊控制芯片同時也提供了非常多的保護功能。FB 引腳配置了輸入欠壓鎖定。每一周期的峰值電流限制和恒流控制保證了在重載下的過流保護。芯片具有過溫保護功能,當芯片溫度超過 150 度時能迅速關斷,當溫度下降 10 度,異常狀況解除后能及時重啟。

副邊 FT8371B 是一款高性能的同步整流芯片,內部集成同步整流 MOS,適用于隔離型的 DCM 和 QR 模式應用,適用于充電器/適配器中對高效率的需求場合,外圍電路超級簡單(外圍無需任何元件) ,成本低、效率高。

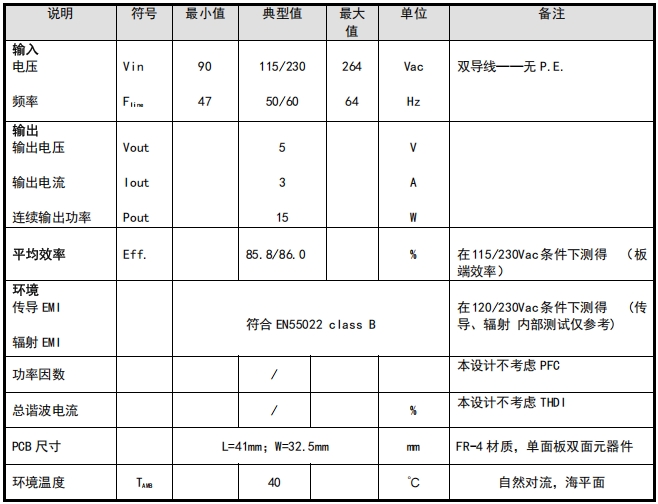

2.電源規格


下表給出的是設計的最低可接受指標,實際性能在后續的測試結果部分給出。

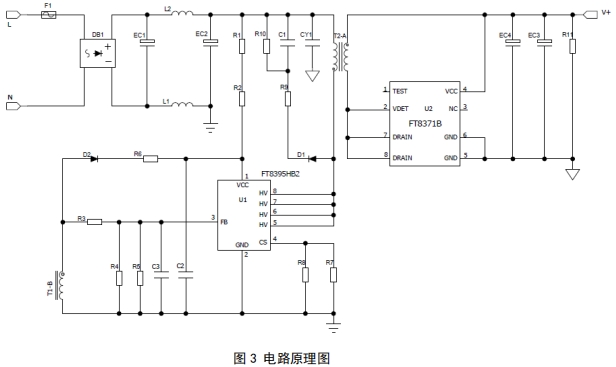

3.電路原理圖

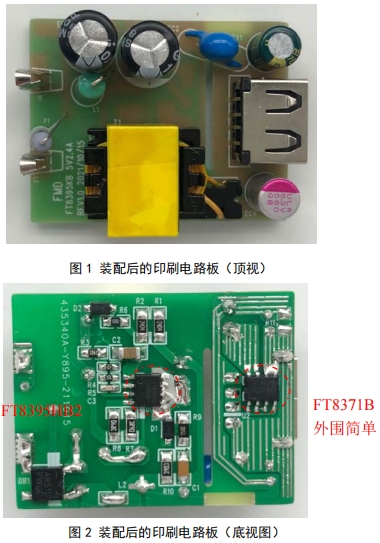

4.PCB布局


1.2mm 的 PCB 厚度
單面板雙面元件:分立插件位于 PCB 頂層, SMD 元件位于底層

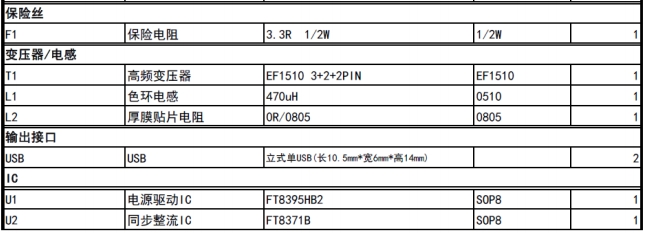

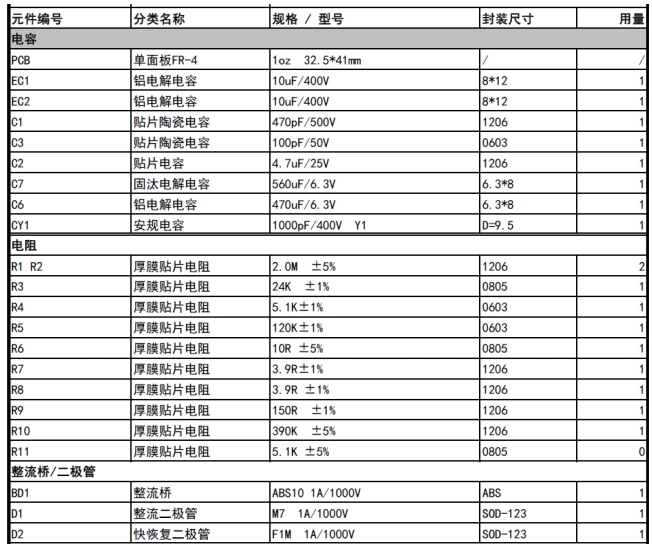

5.物料清單

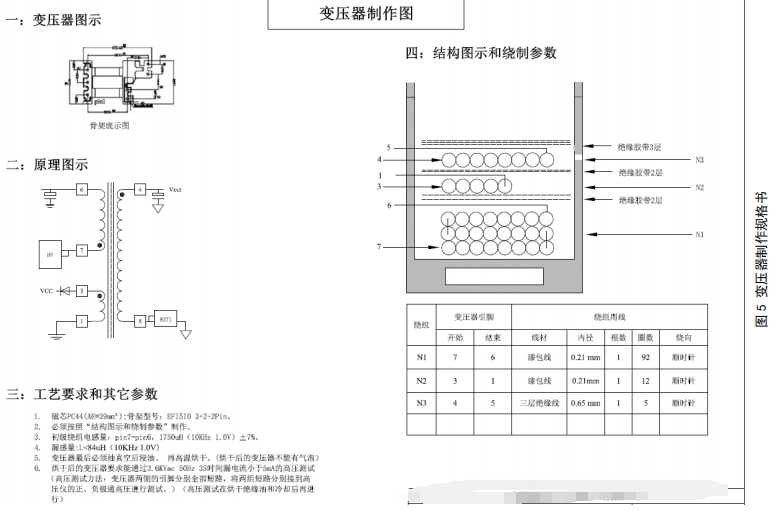

6.變壓器規格



以上為部分LP3669FS+SS560 12V1A設計測試報告,如果需要完整的測試報告,可私信三佛科技官網右側在線客服~


綜上所述,FT8395HB2+FT8371B六級能效設計憑借其全面優化的電路架構、高效的能量轉換、超低的待機功耗以及出色的電磁兼容性,為5V2.4A充電器和適配器市場提供了一種理想的電源解決方案。
