在現代電子設備中，電源管理芯片扮演著至關重要的角色。LP2801A 作為一款 5V100mA 的降壓型電源芯片，以其高效率、低待機功耗、良好的電磁兼容性等特性，在眾多電源解決方案中脫穎而出。本文將深入分析 LP2801A 的電源規格、電路設計、實物布局以及物料清單（BOM），旨在為工程師和技術人員提供一份詳盡的應用指南，助力其在項目開發中高效利用該芯片。
LP2801A 是一款專為低功耗應用設計的降壓型電源芯片，其主要電源規格如下：
輸入電壓：90VAC 至 265VAC，能夠適應全球大部分地區的市電輸入，確保設備在不同地區的兼容性。
輸入頻率：47Hz 至 63Hz，覆蓋了常見的交流電源頻率范圍。
無負載輸入功率：在 230VAC 輸入時，無負載輸入功率僅為 100mW，表現出極低的待機功耗。
輸出電壓：在不同輸入電壓和負載條件下，輸出電壓穩定在 4.6V 至 5.4V 之間。
輸出電流：最大持續輸出電流為 100mA。
輸出紋波電壓：在額定負載下，輸出紋波電壓小于 150mV P-P，確保輸出電壓的純凈度。
過流保護：當輸出電流超過 180mA 時，芯片將自動重啟，有效保護電源和負載。
效率：在 115VAC 輸入時，效率可達 50%。
總輸出功率：最大連續輸出功率為 0.5W。
電磁干擾（EMI）：符合 CISPR14/EN55014 B 級標準。
安全標準：滿足 IEC60335 的要求
工作溫度范圍：0℃ 至 40℃。
這些規格參數表明，LP2801A 適用于需要低功耗、高效率和良好電磁兼容性的應用場合，如智能家居設備、便攜式電子設備等。
LP2801A 的電路設計簡潔而高效，以下是其核心電路圖及其設計要點：
輸入濾波與整流：電路前端采用電解電容（C2、C3）進行濾波，確保輸入電壓的穩定性。整流二極管（D1、D1*）將交流輸入轉換為直流，為后續的降壓轉換提供穩定的輸入。
降壓轉換：LP2801A 作為核心降壓芯片，通過外部電感（L1）和電容（C4）實現高效的電壓轉換。電感和電容的選擇對輸出電壓的穩定性和紋波特性至關重要。
反饋與穩壓：反饋電阻（R1、R2）和反饋電容（C4）構成反饋網絡，確保輸出電壓的穩定性。通過調節反饋電阻的阻值，可以精確控制輸出電壓。
過流保護：通過檢測輸出電流，當電流超過設定閾值時，芯片將自動重啟，保護電源和負載。

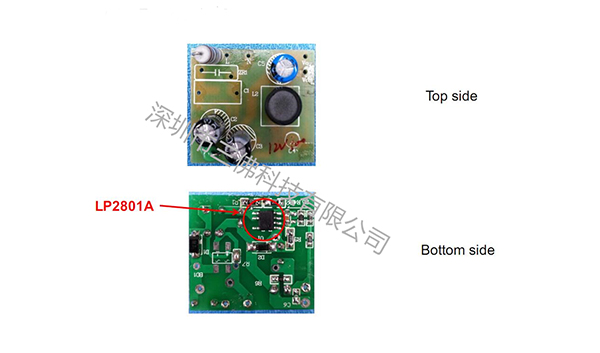

LP2801A 的實物布局和 PCB 設計對于其性能和可靠性至關重要。以下是實物圖和 PCB 設計要點：
布局優化：關鍵元件如電感、電容和芯片應盡量靠近輸入和輸出引腳，減少走線長度，降低寄生電感和電容的影響。
散熱設計：在高輸入電壓和高負載條件下，芯片會產生一定熱量。因此，PCB 設計時應考慮適當?shù)纳岽胧缭黾由峥谆蚴褂蒙崞?/p>
電磁兼容性：為減少電磁干擾，PCB 走線應盡量短且直，避免形成大的環路。同時，輸入和輸出濾波電容應盡量靠近芯片引腳。
合理的 PCB 設計不僅有助于提高電源的性能，還能增強其在復雜電磁環境中的穩定性。
以下是 LP2801A 電源模塊的物料清單：
| 編號 | 材料名稱 | 型號規格 | 單位 | 位置符號 | 用量 |
|---|---|---|---|---|---|
| 1 | 貼片電阻 | 1.5M/1206 5% | PCS | R1,R2 | 2 |
| 2 | 貼片電阻 | 51K/0805 1% | PCS | R5 | 1 |
| 3 | 貼片電阻 | 68K/0805 1% | PCS | R5A | 1 |
| 4 | 貼片電阻 | 30K/0805 1% | PCS | R4 | 1 |
| 5 | 貼片電阻 | 2.4R/1206 1% | PCS | R3 | 1 |
| 6 | 貼片電阻 | 1.2K/1206 5% | PCS | R6 | 1 |
| 7 | 貼片電容 | 1uF/16V/0805 X7R 10% | PCS | C4 | 1 |
| 8 | 集成貼片IC | LP2801A/SOP7 | PCS | U1 | 1 |
| 9 | 貼片二極管 | A7(1N4007) SOD-123 | PCS | D1,D1* | 2 |
| 10 | 貼片二極管 | ES1J(SF18) SOD-123 | PCS | D2 | 1 |
| 11 | 保險絲電阻 | 線繞電阻 10R/1W | PCS | FR1 | 1 |
| 12 | 色環電感 | 1mH，1W | PCS | L1 | 1 |
| 13 | 工字電感 | 1mH，DR8*10mm | PCS | L2 | 1 |
| 14 | 電解電容 | 2.2uF/400V ￠8*12mm | PCS | C2,C3 | 2 |
| 15 | 電解電容 | 220uF/25V ￠8*12mm 高頻低阻 | PCS | C5 | 1 |
整流二極管：D1 和 BD1 為可選項，半波整流需短路 R7 位置。
輸入端整流二極管：D1* 為可選項，主要用于解決整流二極管的制程不良問題。
防雷設計：1.5KV 以上雷擊需增加壓敏電阻 ZR1，1.5KV 雷擊可不選用。
為了確保 LP2801A 在實際應用中的性能和可靠性，對其進行了一系列嚴格的測試。以下是部分測試結果：
待機功耗：在 230VAC 輸入時，待機功耗僅為 100mW，遠低于行業標準。
效率：在不同輸入電壓和負載條件下，LP2801A 的效率表現優異。例如，在 115VAC 輸入時，效率可達 50%。
紋波電壓：在額定負載下，輸出紋波電壓小于 150mV P-P，確保輸出電壓的純凈度。
傳導發射：在 120VAC 和 230VAC 輸入時，LP2801A 的傳導發射均符合 CISPR14/EN55014 B 級標準。
抗擾度：通過了 1.5KV 浪涌免疫測試和 4KV 電快速瞬變脈沖群測試。
這些測試結果表明，LP2801A 不僅在性能上表現出色，還具備良好的電磁兼容性和抗擾度，適用于各種復雜的應用環境。
LP2801A 適用于多種應用場景，以下是一些典型應用案例：
