在微控制器領域，F(xiàn)remont Micro Devices 的 FT60F010A-URT 是一款備受關注的芯片。它以其高性能、低功耗和豐富的功能集，廣泛應用于各種嵌入式系統。本文將深入探討 FT60F010A-URT 的數字功能框圖、程序存儲器布局以及腳位圖，幫助開發者更好地理解和應用這款芯片。
FT60F010A-URT 的數字功能框圖是理解其內部架構和工作原理的關鍵。該芯片集成了多個功能模塊，包括定時器、看門狗定時器、數據 EEPROM、I/O 端口等。以下是其數字功能框圖的主要組成部分及其功能描述：

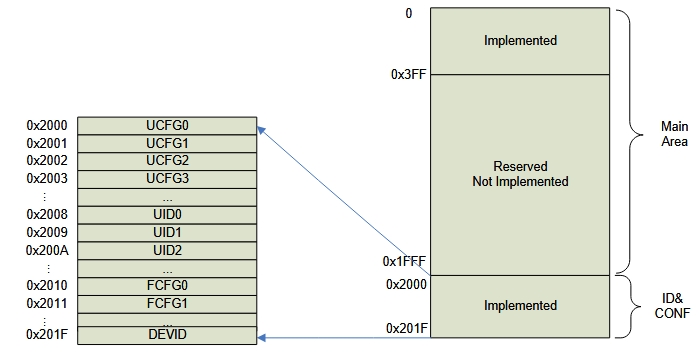

FT60F010A-URT 的程序存儲器布局如下表所示：
| 地址范圍 | 描述 |
|---|---|
| 0x0000 - 0x03FF | 主程序存儲區 |
| 0x2000 - 0x201F | 配置信息和 ID 存儲區 |
地址寄存器為 13 位 (0x0000 ~ 0x1FFF)，最多支持 8K 地址空間。程序存儲器一共 1Kx14b （0x0000 ~
0x03FF），加上額外 ID 和配置信息區，共 32x14b，它們由 FLASH 構成。一個 PAGE 是 16 個字，一共有 66個 PAGE。
其中 0~0x03FF 對主程序區訪問，其中未實現部分 0x400~0x1FFF 保留。ID 和配置信息區從 0x2000 開始，到 0x201F 結束。
主程序存儲區的地址范圍為 0x0000 到 0x03FF，總共 1Kx14b 的存儲空間。程序存儲器被劃分為 66 個頁面，每個頁面包含 16 個字。這種分頁存儲方式便于程序的組織和管理，同時也支持高效的程序執行。
配置信息和 ID 存儲區位于 0x2000 到 0x201F，用于存儲芯片的配置參數和唯一標識符。這些信息在芯片初始化時被加載，用于配置芯片的工作模式和參數。

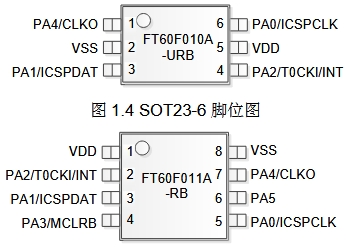

FT60F010A-URT 提供了兩種封裝方式：SOT23-6 和 SOP-8。以下是這兩種封裝方式的腳位圖及其詳細描述：
| 管腳名 | 功能名 | 輸入信號類型 | 輸出信號類型 | 具體描述 | 上下拉 |
|---|---|---|---|---|---|
| PA0/ICSPCLK | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O，Debug/燒錄模式串口clock信號 | 可配置上拉 |
| PA1/ICSPDAT | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O，Debug/燒錄模式串口data信號 | 可配置上拉 |
| PA2/T0CKI/INT | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O，Timer 0 源頭時鐘輸入，外部中斷輸入 | 可配置上拉 |
| PA3/MCLRB | 輸入 | ST | - | 帶電平變化中斷的輸入，外部復位輸入 | 無內部上拉 |
| PA4/CLKO | I/O | - | CMOS | 具有可編程上拉和電平變化中斷的I/O，測試時鐘輸出 | 可配置上拉 |
| PA5 | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O | 可配置上拉 |
| 管腳名 | 功能名 | 輸入信號類型 | 輸出信號類型 | 具體描述 | 上下拉 |
|---|---|---|---|---|---|
| VDD | 電源 | - | - | 電源正極 | - |
| PA2/T0CKI/INT | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O，Timer 0 源頭時鐘輸入，外部中斷輸入 | 可配置上拉 |
| PA1/ICSPDAT | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O，Debug/燒錄模式串口data信號 | 可配置上拉 |
| PA0/ICSPCLK | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O，Debug/燒錄模式串口clock信號 | 可配置上拉 |
| PA3/MCLRB | 輸入 | ST | - | 帶電平變化中斷的輸入，外部復位輸入 | 無內部上拉 |
| PA4/CLKO | I/O | - | CMOS | 具有可編程上拉和電平變化中斷的I/O，測試時鐘輸出 | 可配置上拉 |
| PA5 | I/O | ST | CMOS | 具有可編程上拉和電平變化中斷的I/O | 可配置上拉 |
| VSS | 地 | - | - | 電源負極 | - |
