在現代電子設備中,開關電源因其高效率、小體積和高可靠性而被廣泛應用。其中,反激式開關電源作為一種常見的拓?fù)浣Y(jié)構,廣泛應用于電源適配器、充電器等領域。然而,傳統的反激式開關電源通常使用整流二極管進行輸出整流,這在一定程度上限制了系統的效率。為了克服這一問題,Pou ICS 推出了 PL3331 同步整流芯片,為反激式開關電源提供了一種高效、可靠的解決方案。
PL3331 是一款專為反激式開關電源設計的同步整流芯片。它內部集成了一個 40V 耐壓的功率開關,能夠替代傳統的整流二極管,從而顯著提升系統的效率。通過檢測內部功率管源漏兩端的電壓,PL3331 能夠智能地判斷何時閉合或斷開功率管,確保高效的能量傳輸。此外,PL3331 還兼容斷續導通模式(DCM)和準諧振(QR)工作模式,使其能夠適應各種不同的應用場景。

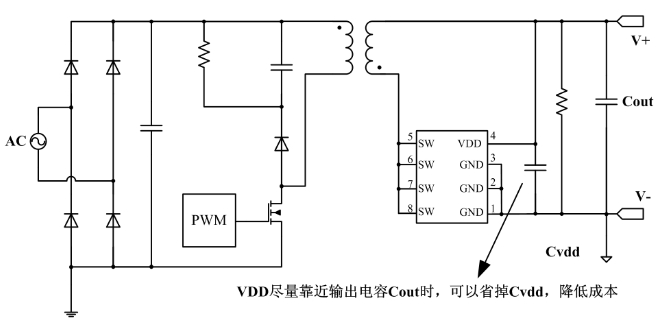

PL3331 的典型應用電路圖展示了其在反激式開關電源中的簡潔而高效的連接方式。在圖中,輸入電壓(V+)通過變壓器連接到 PL3331 的 SW 管腳,而輸出電壓則通過電容(Cout)進行濾波。為了確保系統的穩定運行,PL3331 的 VDD 管腳需要連接到一個穩定的電源,通常是從輸出電壓中獲取。此外,為了降低成本,當 Cvdd 盡量靠近輸出電容 Cout 時,可以省略 Cvdd。
PL3331 的應用說明詳細闡述了其在反激式開關電源中的工作原理和關鍵特性。
PL3331 設計了功率管開啟和關斷的消隱功能,以減少干擾對系統的影響。當功率管開啟后,會至少保持約 650ns 的開啟時間(TON_MIN),而當功率管斷開后,會至少保持約 1.9us 的關斷時間(TOFF_MIN)。這種設計確保了功率管在開關過程中不會因短暫的干擾而誤動作,從而提高了系統的穩定性。
在系統上電過程中,PL3331 內部集成的 VDD 檢測電路會確保功率管在系統完全啟動前一直處于斷開狀態。副邊電流首先流過功率 MOS 的體二極管,直到 VDD 端電壓超過芯片的啟動閾值電壓時,芯片才開始正常工作。這種設計有效避免了在系統啟動過程中可能出現的不穩定狀態。
PL3331 提供了 VDD 欠壓保護功能,以確保芯片在低電壓條件下不會誤操作。當 VDD 電壓低于欠壓閾值(UVLO_OFF)時,芯片進入欠壓保護模式,功率管不會開啟。為了防止 VDD 上升過程中可能出現的電壓抖動對芯片造成影響,PL3331 內部設置了閾值遲滯。其上升閾值和下降閾值的典型值分別為 3.1V 和 2.8V。

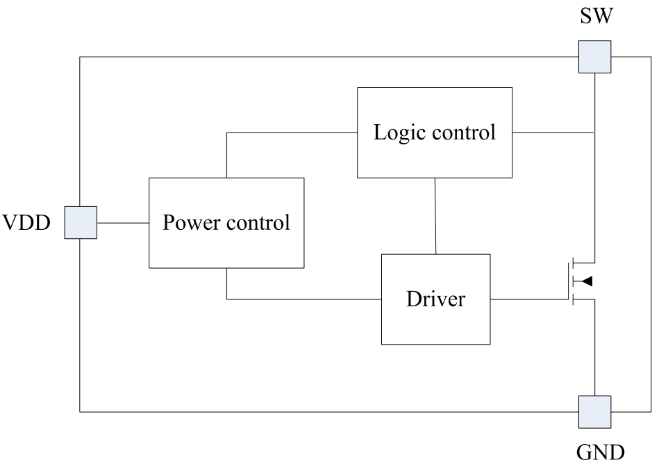

PL3331結構框圖如下所示~
在副邊導通時,電流首先流過功率 MOS 的體二極管。當芯片檢測到功率 MOS 漏極與源極壓差小于開啟閾值(VON_TH)時,芯片經過時間 TDON 開啟功率 MOS。VON_TH 和 TDON 的典型值分別為 -200mV 和 80ns。這種設計確保了功率管在適當?shù)臅r(shí)刻開啟,從而提高了系統的效率。
當流經功率 MOS 的電流逐漸下降,直到 MOS 漏極與源極的壓差超過關斷閾值(VOFF_TH)時,芯片經過時間 TDOFF 關閉功率 MOS。VOFF_TH 和 TDOFF 的典型值分別為 -12mV 和 50ns。這種設計確保了功率管在適當?shù)臅r(shí)刻關閉,從而避免了不必要的能量損耗。
PL3331 擁有眾多顯著的特點,使其成為反激式開關電源的理想選擇。
PL3331 內置了一個 40V 耐壓的功率開關管,其導通電阻(Ron)在 Vgs=10V、Id=1A 時僅為 19mΩ。這種低導通電阻的設計顯著降低了功率損耗,從而提高了系統的整體效率。
PL3331 能夠兼容斷續導通模式(DCM)和準諧振(QR)工作模式,使其能夠適應各種不同的應用場景。這種靈活性使得 PL3331 能夠在廣泛的電源設計中使用,無論是傳統的電源適配器還是現代的充電器。
PL3331 通過檢測內部功率管源漏兩端的電壓來判斷何時開啟或關閉功率管,無需外部控制信號。這種自檢測功能簡化了電路設計,減少了外部元件的數量,從而降低了成本并提高了系統的可靠性。
PL3331 的設計減少了對外部元件的依賴,簡化了電路設計。這不僅降低了成本,還減少了 PCB 面積,使得 PL3331 成為緊湊型電源設計的理想選擇。
PL3331 提供 SOP8 封裝形式,其尺寸緊湊,適合各種小型化電源設計。詳細的封裝尺寸參數如下:
參數 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|
A | - | - | 1.75 | mm |
A1 | 0.1 | - | 0.25 | mm |
A2 | 1.25 | - | - | mm |
C | 0.1 | 0.2 | 0.25 | mm |
D | 4.7 | 4.9 | 5.1 | mm |
E | 3.7 | 3.9 | 4.1 | mm |
H | 5.8 | 6 | 6.2 | mm |
L | 0.4 | - | 1.27 | mm |
b | 0.31 | 0.41 | 0.51 | mm |
e | 1.27 | - | - | mm |
y | - | - | 0.1 | mm |
θ | 0° | - | 8° | ° |
