LP3718BS（PWM控制器）與LP25R060S（同步整流控制器）組合是芯茂微電子針對12V1.5A適配器市場推出的高性價比無Y電容解決方案。該方案通過創新的電路拓?fù)渑c器件選型，實現了：
無Y電容設計：滿足全球安規（IEC60950/IEC62368）對漏電流的嚴格要求
高效率：滿載效率≥85.7%（230Vac），平均效率≥85.4%（六級能效標準）
低待機功耗：空載功耗≤0.043W（230Vac）
高可靠性：通過雷擊浪涌（2kV）、ESD（15kV）等嚴苛測試
核心器件選型與優勢
1. LP3718BS PWM控制器
高壓啟動：內置700V高壓啟動電路，啟動時間<1s（90Vac滿載）
谷底導通：降低開關損耗，提升輕載效率
頻率抖動：優化EMI性能，減少濾波元件成本
2. LP25R060S同步整流控制器
自適應死區控制：精準控制同步整流管導通時序，避免直通風險
超低導通電阻：60mΩ（典型值），降低導通損耗
寬電壓范圍：支持12V輸出，兼容5V/9V/15V多協議快充

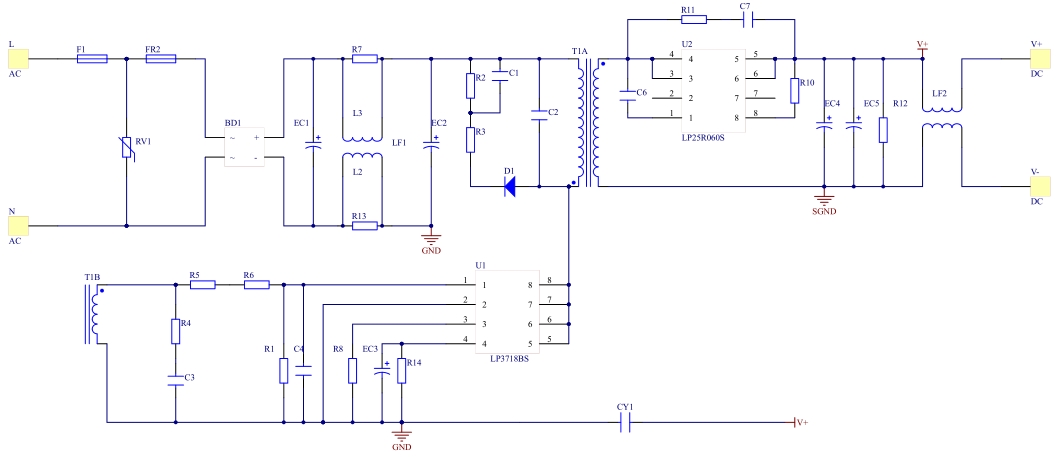

3. LP3718BS+LP25R060S原理圖
關鍵設計要點
1. 無Y電容EMI設計
共模電感：采用24mH EE8.3磁芯，抑制高頻共模噪聲
RCD吸收電路：優化開關管電壓應力（實測Vds_max=640V）
PCB布局：關鍵信號（FB、CS）采用星型接地，減少環路面積
2. 同步整流優化
3. 保護功能
過流保護：115%Io_min（1.86A）觸發，打嗝模式恢復
短路保護：輸出短路時自動限流，故障解除后自恢復
過溫保護：磁芯溫度≤115℃（45℃環溫下測試）
實測性能數據（節選）
| 測試項 | 條件 | 結果 | 標準 | 狀態 |
|---|
| 滿載效率 | 230Vac/1.5A | 85.76% | ≥85% | 通過 |
| 輸出紋波 | 滿載/10ms | 104mV | ≤150mV | 通過 |
| 動態負載響應 | 0-100%負載躍遷 | 2.4Vpk-pk | ≤2.4V | 通過 |
| 雷擊浪涌 | 2kV差模/共模 | 無損壞 | IEC61000-4-5 | 通過 |
| ESD | 15kV空氣放電 | 功能正常 | IEC61000-4-2 | 通過 |
BOM清單（核心器件）
| 序號 | 位號 | 型號 | 規格參數 | 用量 |
|---|
| 1 | U1 | LP3718BS | SOP-8 PWM控制器 | 1 |
| 2 | U2 | LP25R060S | SOP-7 同步整流IC | 1 |
| 3 | T1 | EE16變壓器 | Ae≥49.5mm2 | 1 |
| 4 | Q1 | 60V/25A MOSFET | 同步整流管 | 1 |
| 5 | LF1 | 共模電感 | 24mH EE8.3 | 1 |
| 6 | EC1 | 電解電容 | 400V/18μF | 1 |
| 7 | EC4 | 電解電容 | 16V/1000μF | 1 |
完整BOM共34項，含貼片電阻/電容、保險絲等，詳見完整測試報告。
設計注意事項
變壓器繞制：次級繞組需采用三明治結構，降低漏感（實測漏感≤1%）
散熱設計：LP3718BS溫升≤113.5℃（90Vac滿載），建議預留≥15℃裕量
安規認證：需通過UL/IEC62368認證，特別注意初次級爬電距離≥6mm
總結
LP3718BS+LP25R060S方案通過無Y電容設計、同步整流優化及多重保護機制，完美平衡了性能、成本與可靠性，特別適合：
全球通用12V1.5A適配器
智能家居/安防設備電源
工業控制輔助電源
完整設計文件（含原理圖、PCB Gerber、測試報告等）可聯系深圳三佛科技獲取。
