浴霸已從單一取暖升級為“照明+暖風+換氣+智能控制”的復合中心，整機功率等級普遍提升到 55 W~70 W。然而，整機待機功耗卻成為能否順利通過新版 ERP/CEC 認證、以及能否在高端樓盤精裝的“白名單”中勝出的關鍵指標。傳統 65 W 級浴霸待機 200~400 mW，需要額外加繼電器或 MCU 掉電電路，既增加 BOM 也降低可靠性。

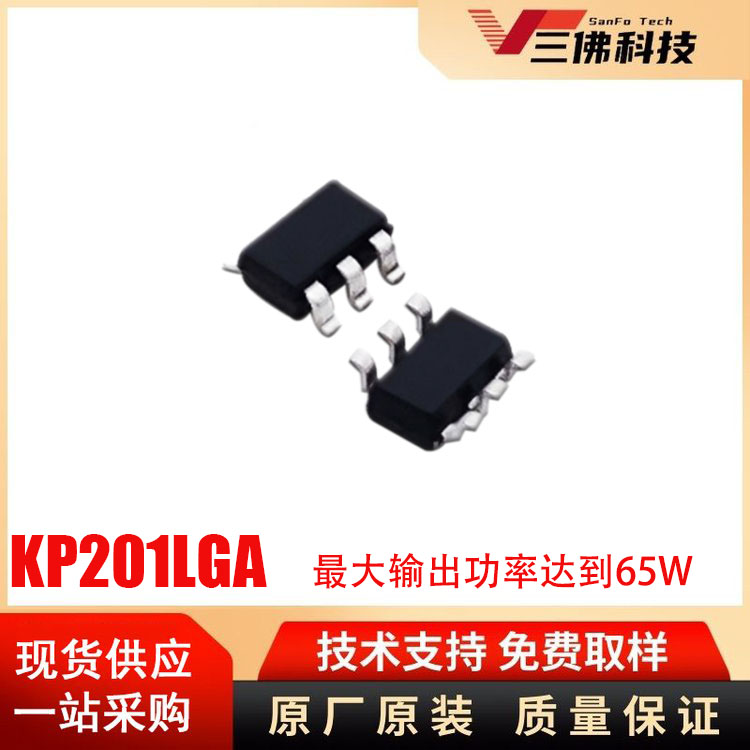

必易微推出的是一顆基于原邊恒流/恒壓（CC/CV）控制的電流模式 PWM 芯片，最大輸出功率 65 W，但空載功耗典型值 < 75 mW（@230 VAC），可直接省掉輔助繼電器，實現“隱形”超低待機。
雙模式運行：DCM/ CCM 自適應，既能在輕載下進入綠色降頻模式，也能在 65 W 滿載時保持穩定 CCM，避免變壓器“尖叫”。
內置抖頻 + 軟驅動：把傳導 EMI 峰值拉低 6~8 dB，輕松過 CISPR-22 B 級，省去兩級共模扼流圈。
全保護：OVP/UVP/OLP/OTP/SCP 一個不落，75 ℃ 環境溫度下 5000 小時無降額。
國產供應鏈：SOP-7 標準封裝，0.63 USD（千片價）+ 12 周穩定交期。
? 輸入：90~264 VAC
? 輸出：24 V / 2.7 A（主路，供風暖 PTC）
12 V / 0.5 A（輔路，供 LED 照明 + 風扇）
? 待機功耗：< 75 mW（整機含 MCU 5 V 待機）
? 效率：> 88 % @ 230 VAC，滿載
? 安規：滿足 IEC 60335-2-25 浴霸特殊條款

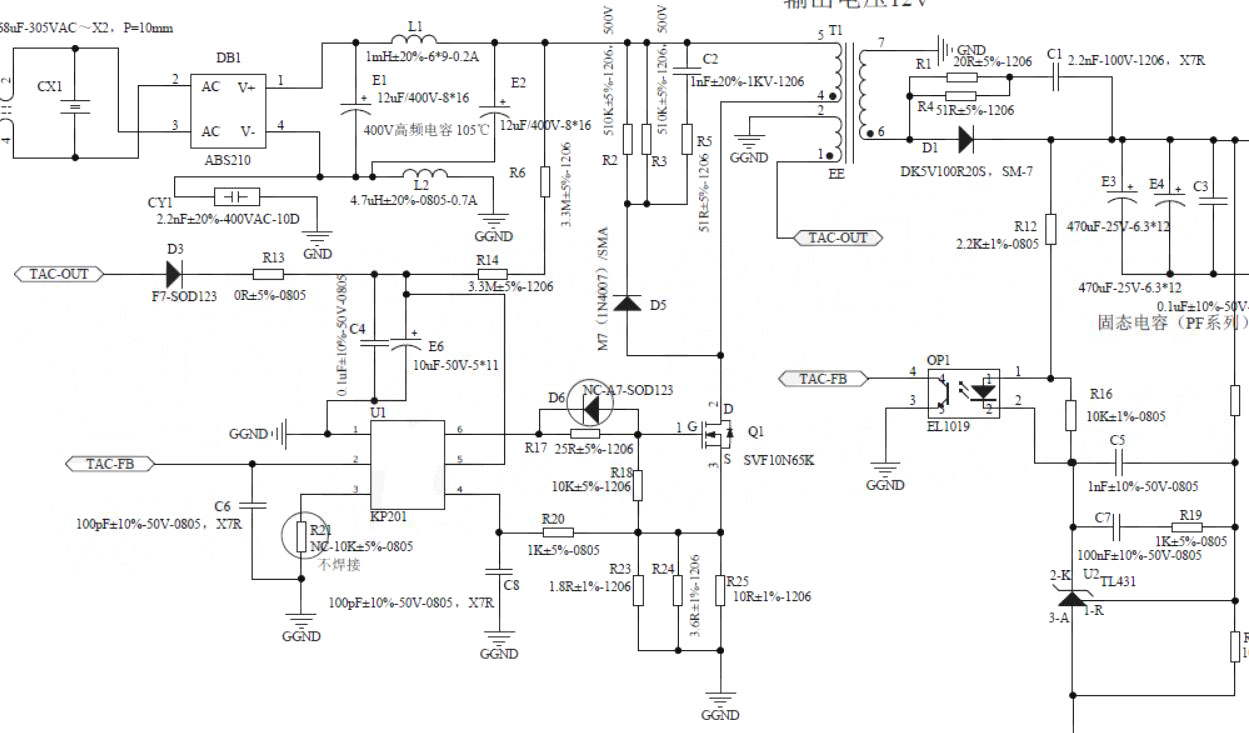

? 主拓撲：QR 反激（DCM/CCM 自適應）
? 變壓器：RM8 磁芯，Ae 64 mm2，Lp 450 μH，Np:Ns:Na = 26:6:4
? MOSFET：700 V / 4 A，Rds(on) 1.2 Ω
? 主二次整流：MBR20200CT + π 濾波
? 12 V 輔路：二次繞組 + 低壓差 LDO（僅 30 mW 損耗）
? EMI：兩級 π 型 + RC-snubber，預留共模扼流圈焊盤但可 0 Ω 短接
待機功耗實測
? 230 VAC，空載：芯片 Vcc 11.8 V，Burst 頻率 22 kHz，整機 71 mW
? 115 VAC，空載：整機 64 mW
? 通過 IEC 62301 < 0.5 W 待機定義，余量 6×
? 滿載 65 W 連續運行 2 h，變壓器中心點 95 ℃，IC 表面 78 ℃，滿足 105 ℃ 絕緣系統。
? 雷擊 1 kV（差模）/ 2 kV（共模）各 5 次，芯片無復位。
? 85 ℃/85 % RH 老化 48 h，無潮敏失效。
與傳統 65 W 分立方案相比，KP201LGA 省：
光耦 + TL431 反饋網絡（原邊控制）
輔助 12 V 繼電器
共模扼流圈 ×1
放電電阻 ×2
總成本降低 ≈ 0.22 USD，占整機 3 %。
KP201LGA 以 < 75 mW 的“隱形”待機功耗，讓 65 W 浴霸無需額外掉電電路即可通過最嚴苛的能效法規；同時，高集成度與國產供應鏈優勢，幫助品牌廠商在“精裝修”與“出口歐美”兩條賽道同時提速。
