KP1505ASPA / KP15051SPA / KP15052SPA 是面向 2 W-8 W LED 照明、智能燈絲燈、輔助電源推出的離線式 PWM 功率開關系列。同一 SOP-8 封裝，通過不同內阻與電流閾值形成“三檔”功率覆蓋，外圍僅需 12 顆器件，BOM 成本 < 0.30 元，即可實現 < 50 mW 待機、無異音、全電壓輸入的“極簡”方案。下面三佛科技詳細為大家介紹KP1505x系列芯片~

家族成員與典型功率

共同特點一覽

1. 500 V 高壓 MOSFET + 高壓啟動電路，省掉啟動電阻
2. 多模式 PWM（FM + AM），輕載自動降頻，空載待機 < 50 mW
3. 無異音設計，頻率 40-60 kHz 隨負載滑移，避開音頻帶
4. 內置 4 ms 軟啟動、300 ns 前沿消隱，無需外部 RC
5. 全保護：OLP、OCP、OVP、OTP、SCP、VDD 鉗位，全部自恢復
6. SOP-8 標準封裝，單面板即可過 EMI（CISPR15 余量 > 6 dB）

管腳定義（SOP-8，頂視圖）

典型應用電路（Buck，85-265 VAC）

關鍵選型

    L1：飽和電流 > 1.3 × Ipeak；感量 330-680μH 隨功率遞增
    Rs = VIPK / Ipeak；VIPK 典型 0.55 V（見規格表）
    分壓比例：Vout = VFB_REF × (1 + Rtop/Rbot)，VFB_REF = 2.0 V

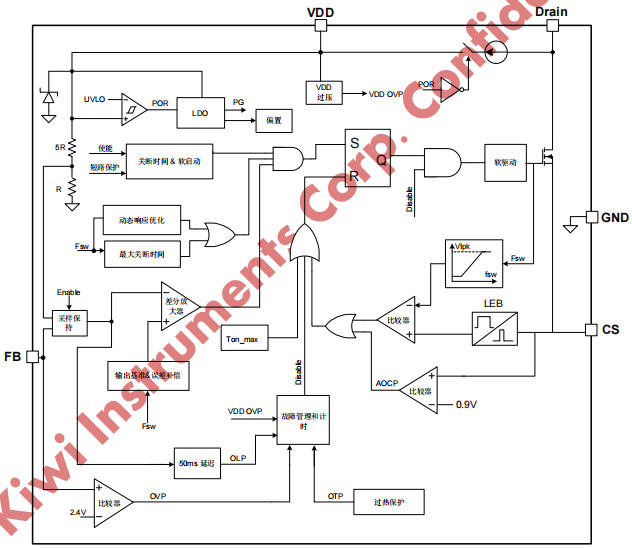

內部功能框圖

• 無固定時鐘，頻率隨負載滑移，避開 20 kHz 以下音頻
• 異常過流 AOCP 0.9 V，48 μs 強制關斷，保證磁芯不飽和
• VDD 鉗位 30 V，省去外部穩壓管

關鍵性能實測（KP15052SPA 8 W Demo）

• Surge：差模 2 kV，共模 4 kV，無 TVS 通過
• OTP：150 ℃打嗝，1.2 s 自動重啟
• 異音測試：0-100 % 負載，人耳 0 cm 無可聞噪聲

PCB Layout 黃金四條

1. 功率環路最小化：輸入電容→IC Drain→電感→輸出電容，面積 < 1 cm2
2. FB 取樣遠離高壓：走線不穿過電感底部，地與芯片 GND 單點連接
3. 散熱銅箔：Drain 腳多打地孔，背面露銅 ≥ 20 mm2
4. EMI π 型濾波：整流橋后 L/N 對稱，遠離功率電感，提升 CISPR15 裕量

應用場景與快速選型

總結：KP1505xSPA —— 照明電源的"性價比三劍客"

• 同一 SOP-8，三檔內阻，2-8 W 全覆蓋
• 500 V MOS+高壓啟動，省掉啟動與續流器件
• 多模式 PWM，待機 < 50 mW，全程無異音
• 完備保護+自動重啟，量產零維護
• 官方提供 DEMO、Gerber、BOM、變壓器規格，"即貼即亮"

如果你想用最少器件、最低成本、最短交期做出2-8 W LED 驅動或輔助電源，KP1505xSPA 系列就是答案。深圳三佛科技提供樣品，技術支持~
