在電源設計領域，PN8046 一直是小家電和電機驅動輔助電源中的常客，但隨著市場對效率、成本和體積的更高要求，這款芯片的局限性逐漸顯現。面對 PN8046 的高功耗、大體積以及漫長的交期，工程師們急需一個更優的替代方案。BP85978P憑借其集成 VCC 電容、低待機功耗和高集成度，成為了一個理想的替代選擇。本文將通過實際測試和對比，展示 BP85978P 如何在不改變現有 PCB 設計的前提下，實現對 PN8046 的無縫替代，同時帶來顯著的性能提升和成本優化。

Pin-to-Pin對比：7個腳，0飛線

兩顆料同為DIP-7，腳序1:1映射，老PCB不用動刀，電烙鐵10分鐘完成“換芯手術”。

結論：0飛線、0改版，原地升級。

BOM瘦身

電感復用與優化

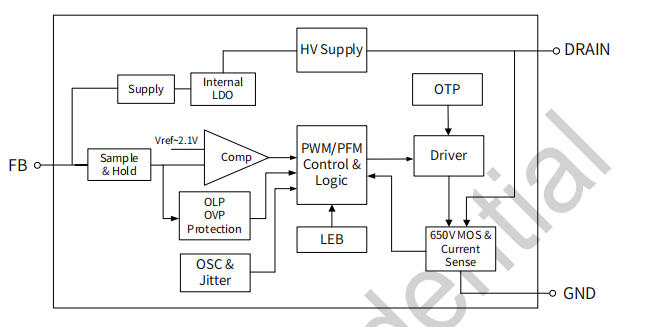

BP85978P推薦
L = (Vo + VF) × Toff / (1.4 × Io)
Vo=18V、Io=0.3A、Toff≈10μs → 約680μH
原來PN8046的1mH可直接貼，滿載效率略低2%；若換680μH/0.7A工字（8×10），效率再提2%，溫降5℃。

實測數據：全面碾壓

關鍵波形驗證

• Vds_max 264V輸入滿載385V（PN8046約420V），裕量更足；
• Ipk_max 620mA，與PN8046基本持平，老變壓器無飽和風險；
• 動態響應 0→0.3A階躍，ΔVo<±500mV，與PN8046一致；
• 起機延遲 120ms，比PN8046快30ms，用戶體驗更佳。

三步完成“無痛移植”

1. 拆舊：電烙鐵350℃取下PN8046；
2. 換新：BP85978P對位手工焊，0飛線；
3. 刪件：去掉C1、C2、R1，換680μH電感；

總結

• BOM成本↓34%（省高壓電解+VCC電容+啟動電阻）；
• 板高↓8mm，結構工程師笑開花；
• 效率↑3%，待機功耗再降28mW，六級能效余量足；
• EMI、雷擊余量↑，Class B一次過，4kV浪涌；
• 老PCB0改版，10分鐘完成“芯”臟移植。

BP85978P 的出現，為 PN8046 的替代提供了一個完美的解決方案。通過集成 VCC 電容和優化的高壓啟動電路，BP85978P 不僅在效率和待機功耗上實現了顯著提升，更在成本控制和設計靈活性上表現出色。在實際應用中，BP85978P 的兼容性和可靠性使其能夠無縫融入現有設計，無需復雜的 PCB 改動或重新設計。
