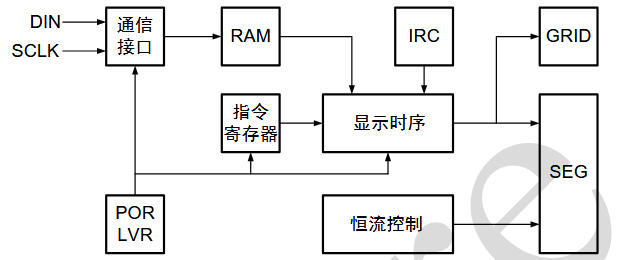

AiP33620是中微愛芯推出的2線串口、共陰極、8段×8位恒流LED驅動芯片，專為單色調光或RGB全彩點陣設計。系列型號覆蓋三種封裝：
| 產品料號 | 封裝 | 成型方式 | 盤/管數量 | 關鍵尺寸 | 備注 |
|---|---|---|---|---|---|
| AiP33620SA20.TB | SOP20 | 管裝 | 35 管/盒 (2.8 k) | 12.8×7.5 mm / 1.27 mm | 手工焊接友好 |
| AiP33620SA20.TR | SOP20 | 編帶 | 2 k/盤 | 同上 | 標準SMT |
| AiP33620VB20.TB | SSOP20 | 管裝 | 50 管/盒 (10 k) | 8.7×3.9 mm / 0.635 mm | 高密貼片 |
| AiP33620VB20.TR | SSOP20 | 編帶 | 4 k/盤 | 同上 | 高密貼片 |
| AiP33620QA20.TR | QFN20 | 編帶 | 6 k/盤 | 3.0×3.0 mm / 0.4 mm | 極致小型化 |
所有型號功能完全一致，僅封裝與包裝形式不同，可按PCB面積、散熱及焊接工藝自由選型。

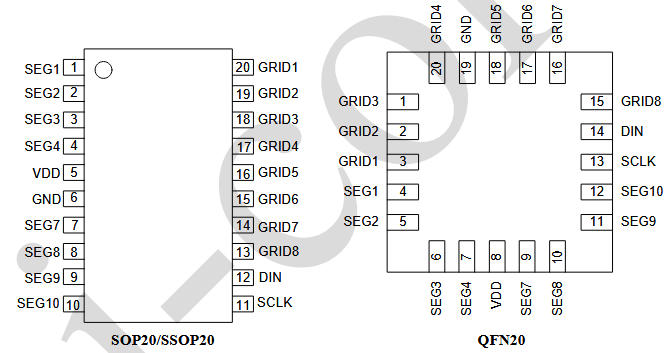

SOP20/SSOP20頂視圖（QFN僅序號差異）：
| 引腳 | 名稱 | 類型 | 功能說明 |
|---|---|---|---|
| 1-4,7-10 | SEG1-10 | O | 恒流段輸出，30 mA×256級PWM |
| 13-20 | GRID1-8 | O | 位選（共陰），300 mA灌入能力 |
| 11 | SCLK | I | 串行時鐘，內置10 kΩ上拉 |
| 12 | DIN | I | 串行數據，內置10 kΩ上拉 |
| 5 | VDD | P | 4.5-5.5 V供電 |
| 6 | GND | P | 地 |
| 編號 | 指令 | 描述 |
|---|---|---|
| 1 | 恒流設置1 | CURRENT[4:0]設定SEG瞬間電流 |
| 2 | 恒流設置2 | VGD=1小電流(<10 mA)精度提升 |
| 3 | 點陣設置 | G_N[2:0]有效位選數；ADINC地址自增開關 |
| 4 | 顯示設置 | G_ST掃描時間；DIS顯示使能；G_DT消隱間隔 |
| 5 | RAM地址 | 任意地址寫入，配合ADINC=1實現單點刷新 |
多字節通信：Start→指令→RAM數據0→RAM數據1→...→Stop，地址自動+1，寫滿80字節自動回到0x00。
RAM數據0x00-0xFF對應占空比0/257-255/257；芯片內部采用257時鐘計數，零漂移。
為使亮度符合人眼非線性，推薦32階Gamma表（見規格書），1 s呼吸周期下肉眼無階梯感。
AiP33620用2線串口、256級PWM、30 mA恒流SEG和300 mA Grid，把8×8點陣驅動做成“單芯片方案”。相比傳統74HC595+三 極管，它省掉限流電阻、驅動三極管、消隱電路，BOM成本下降30%，PCB面積縮小一半，亮度一致性提升一個數量級。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
