在現代電源設計中，效率和性能是兩個核心指標。PL3332作為一款專為反激式開關電源設計的同步整流芯片，以其高效能和易于集成的特點，成為電源適配器、充電器和消費類備用電源等應用的理想選擇。
PL3332芯片由PMicro公司生產，是一款集成了40V耐壓功率開關的同步整流器。它能夠替換傳統反激式轉換器中的整流二極管，顯著提升系統的整體效率。這款芯片的設計理念在于簡化外圍電路設計，同時提供高性能的同步整流解決方案。內部框架圖如下所示~
內置12.3mΩ功率開關管：在Vgs=10V, Id=30A的條件下，PL3332的內置功率開關管具有12.3mΩ的低導通電阻，有助于減少能量損耗。
寬電壓范圍：芯片兼容DCM（斷續電流模式）或QR（準諧振模式）反激開關，適用于不同的電源設計需求。
自檢測功能：PL3332能夠自動檢測并控制功率管的開通與關斷，確保穩定的電源輸出。
簡化的外圍器件：由于芯片的高度集成，外圍電路設計得以簡化，降低了設計復雜性和成本。
PL3332的應用范圍廣泛，包括但不限于：

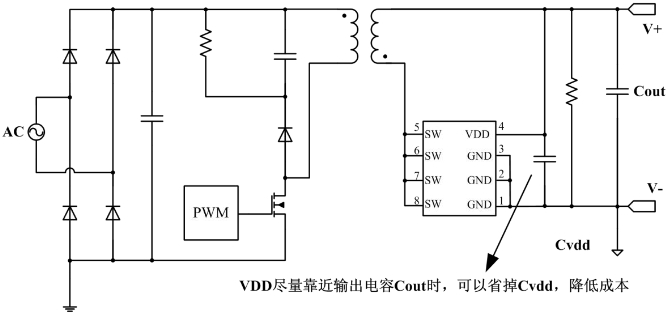

反激開關電源：在反激式轉換器中作為核心整流元件，提高電源轉換效率。
電源適配器：為各種電子設備提供高效、穩定的電源適配解決方案。
充電器：在充電器設計中，PL3332有助于實現快速、高效的充電過程。
消費類備用電源：為消費電子產品提供可靠的備用電源解決方案。
PL3332提供SOP8封裝，具有以下技術規格：
最大額定值：VDD電壓范圍為-0.3至7V，SW輸入電壓范圍為-0.3至40V，最大工作結溫為150℃。
推薦工作條件：工作溫度范圍為-40至+105℃。
電氣特性：包括電源電壓、靜態電流、功率管的開啟和關斷閾值、導通電阻等關鍵參數。
PL3332同步整流芯片以其高性能、易于集成和寬電壓范圍的特點，為電源設計工程師提供了一個優秀的選擇。無論是在電源適配器、充電器還是消費類備用電源的設計中，PL3332都能夠顯著提升系統效率，簡化設計流程，降低成本。隨著電子設備對電源效率要求的不斷提高，PL3332無疑將成為電源設計領域的一顆璀璨明星。
